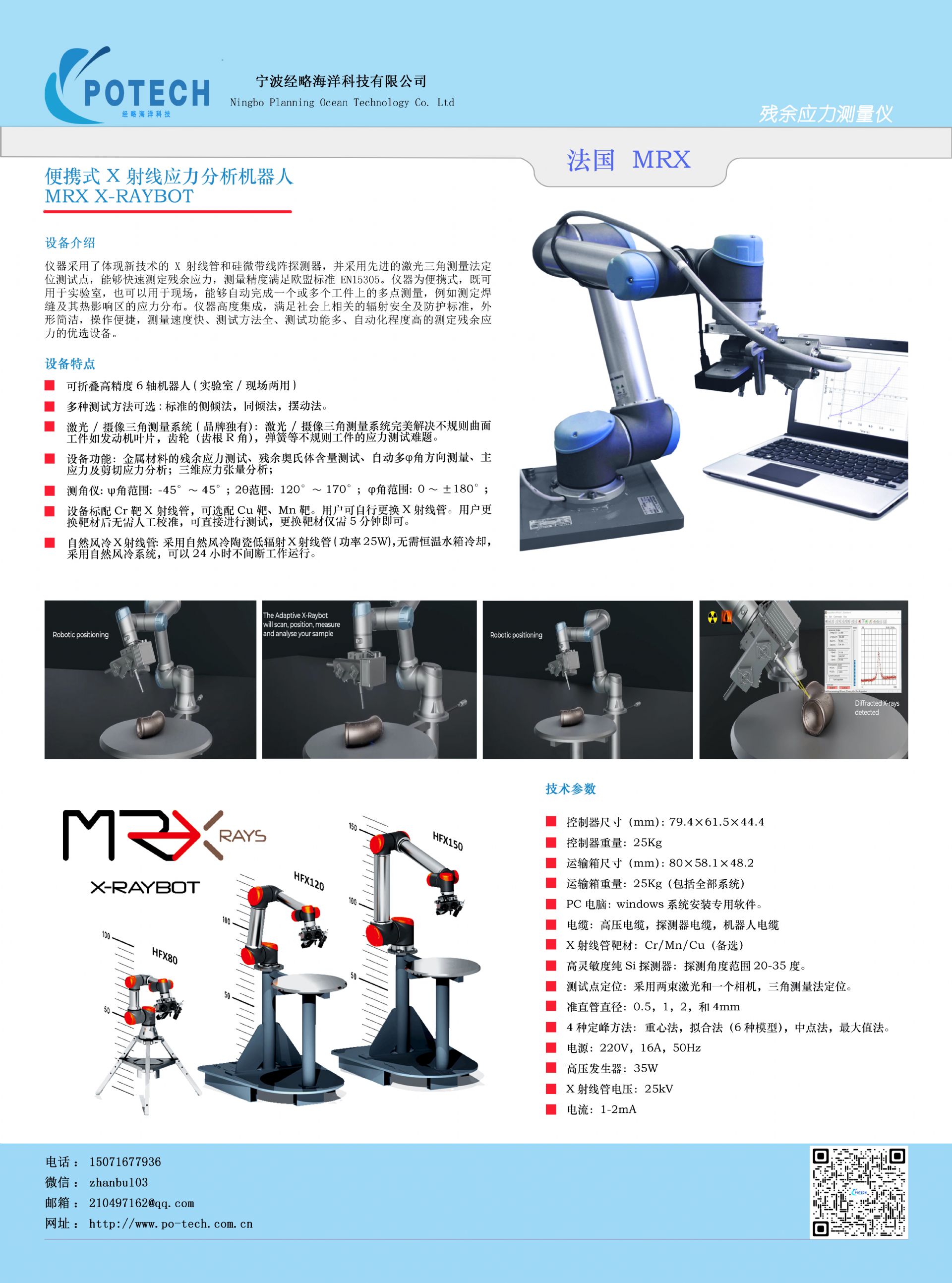

MRX X-RAYBOT

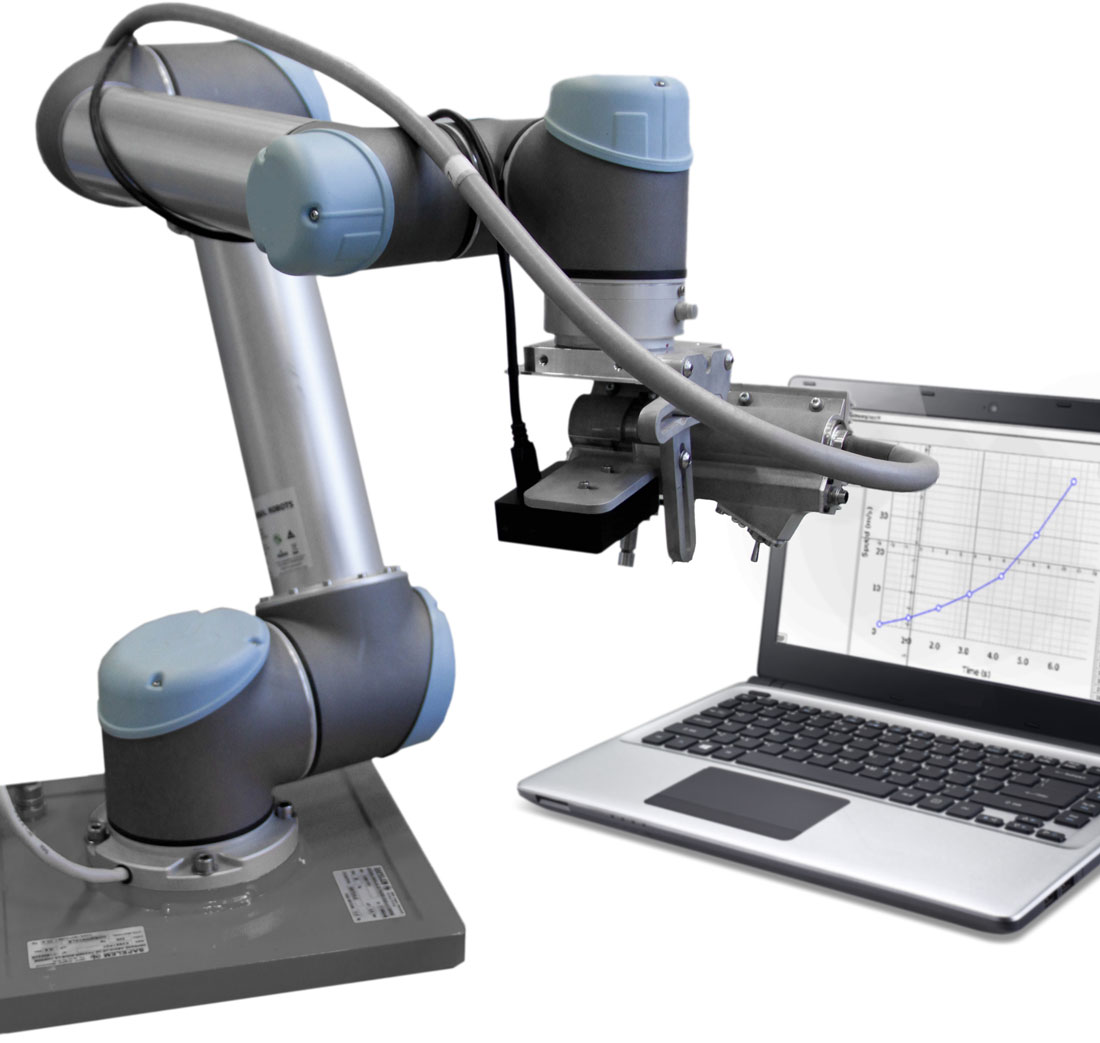

便携式 X 射线应力分析机器人MRX X-RAYBOT,仪器采用了新技术的X射线管和硅微带线阵探测器,并采用激光三角测量法定位测试点,能够快速测定残余应力,测量精度满足欧盟标准EN15305。仪器为便携式,既可用于实验室,也可以用于现场,能够自动完成一个或多个工件上的多点测量,例如测定焊缝及其热影响区的应力分布。仪器高度集成,满足社会上相关的辐射安全及防护标准,外形简洁,操作便捷,测量速度快、测试方法全、测试功能多、自动化程度高的测定残余应力的优选设备。

  • 主要技术指标
  • 应用领域

设备特点

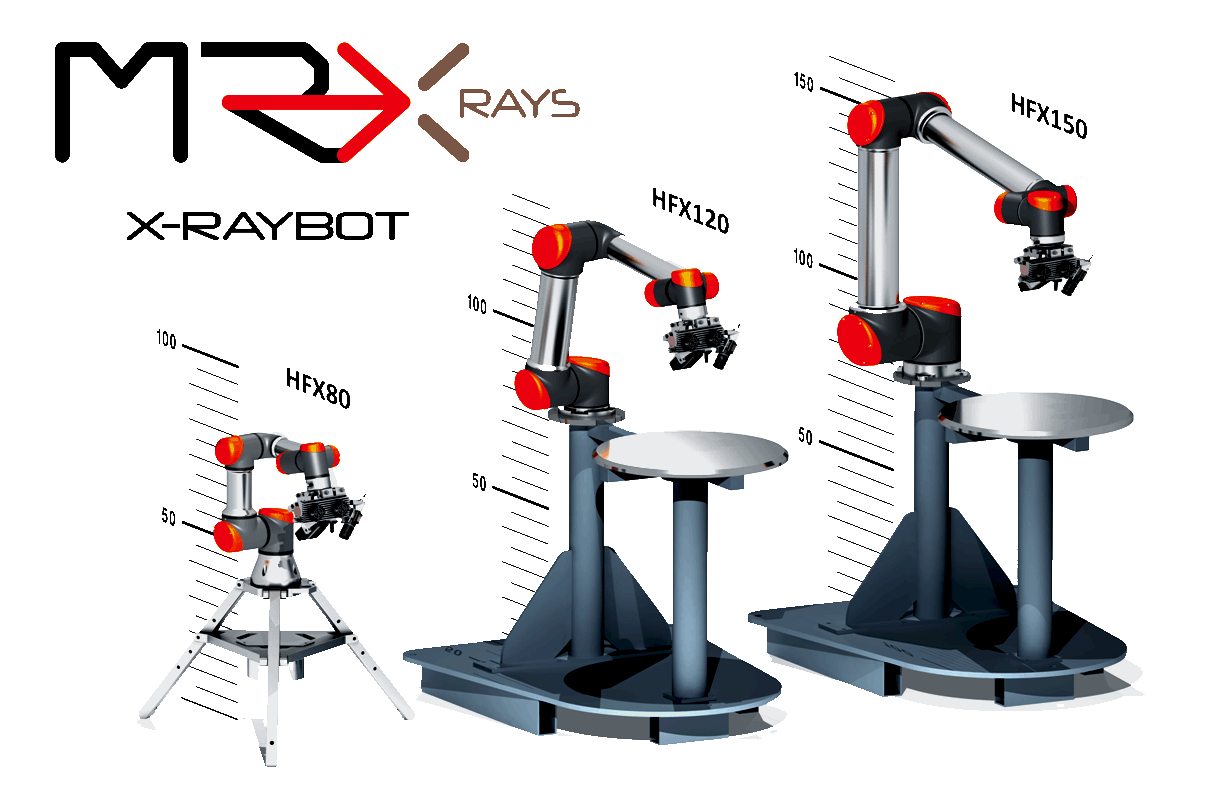

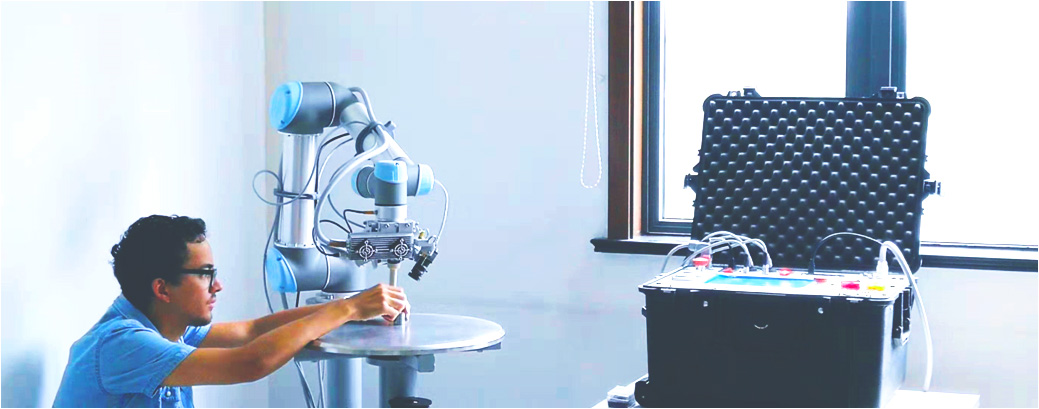

  • 可折叠高精度6轴机器人(实验室/现场两用)
  • 多种测试方法可选:标准的侧倾法,同倾法,摆动法。

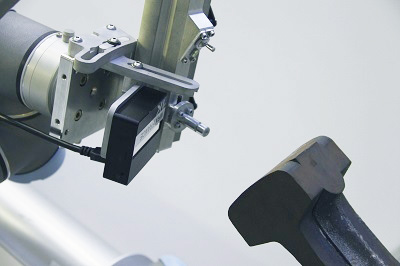

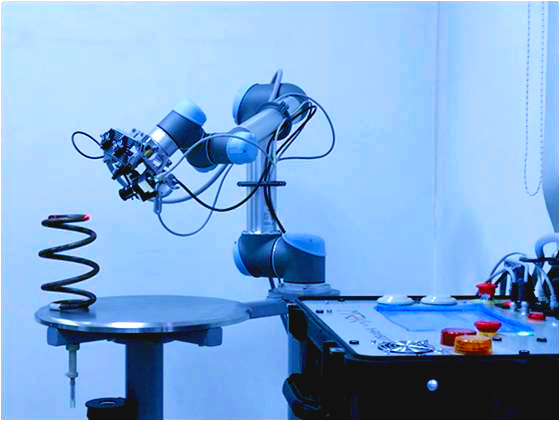

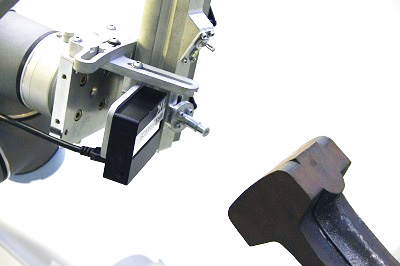

  • 激光/摄像三角测量系统:激光/摄像三角测量系统完美解决不规则曲面工件如发动机叶片,齿轮(齿根R角),弹簧等不规则工件的应力测试难题。
  • 设备功能:金属材料的残余应力测试、残余奥氏体含量测试、自动多φ角方向测量、主应力及剪切应力分析;三维应力张量分析;
  • 测角仪:ψ角范围:-45°~45°;2θ范围:120°~170°; φ角范围:0~±180°;
  • 设备标配Cr靶X 射线管,可选配Cu靶、Mn靶。用户可自行更换X射线管。用户更换靶材后无需人工校准,可直接进行测试,更换靶材仅需5分钟即可。
  • 自然风冷X射线管:采用自然风冷陶瓷低辐射X射线管(功率25W),无需恒温水箱冷却,采用自然风冷系统,可以24小时不间断工作运行。



技术参数

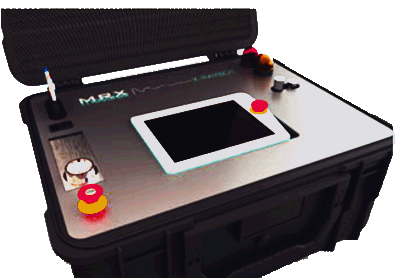

控制器尺寸(mm):

79.4×61.5×44.4

控制器重量:

25Kg

运输箱尺寸(mm):

80×58.1×48.2

运输箱重量:

25Kg(包括全部系统)

PC电脑:

windows系统安装专用软件。

电缆:

高压电缆,探测器电缆,机器人电缆

X射线管靶材:

Cr/Mn/Cu(备选)

高灵敏度纯Si探测器:

探测角度范围20-35度。

测试点定位:

采用两束激光和一个相机,三角测量法定位。

准直管直径:

0.5,1,2,和4mm

4种定峰方法:

重心法,拟合法(6种模型),中点法,最大值法。

电源:

220V,16A,50Hz

高压发生器:

35W

X射线管电压:

25kV

电流:

1-2mA

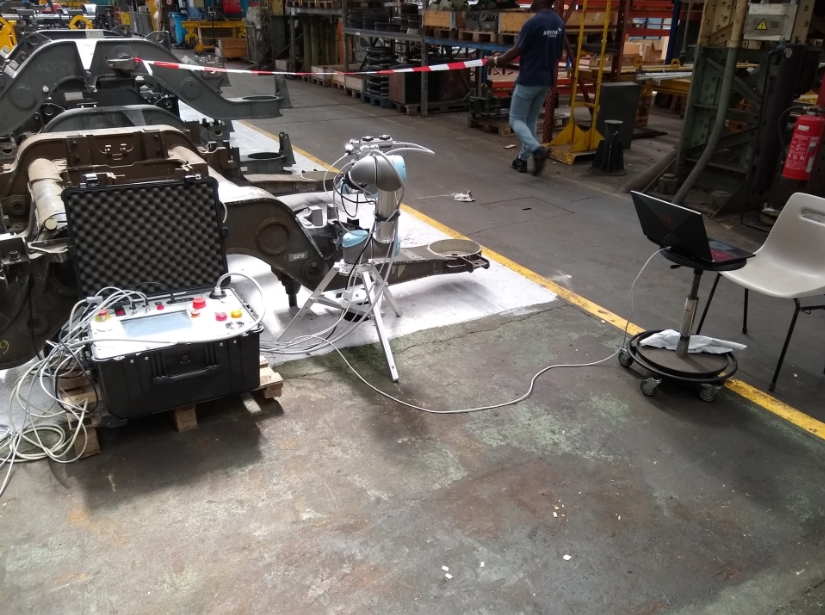

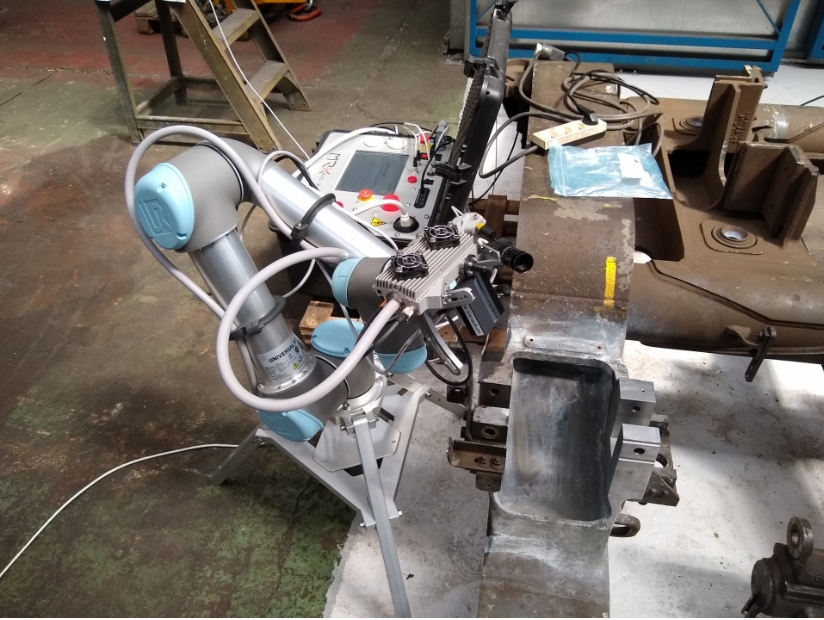

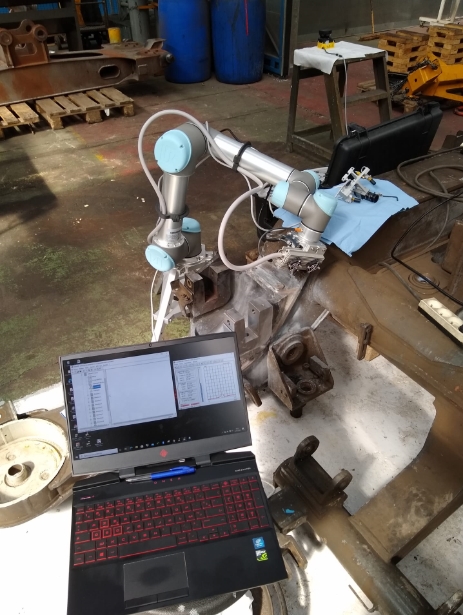

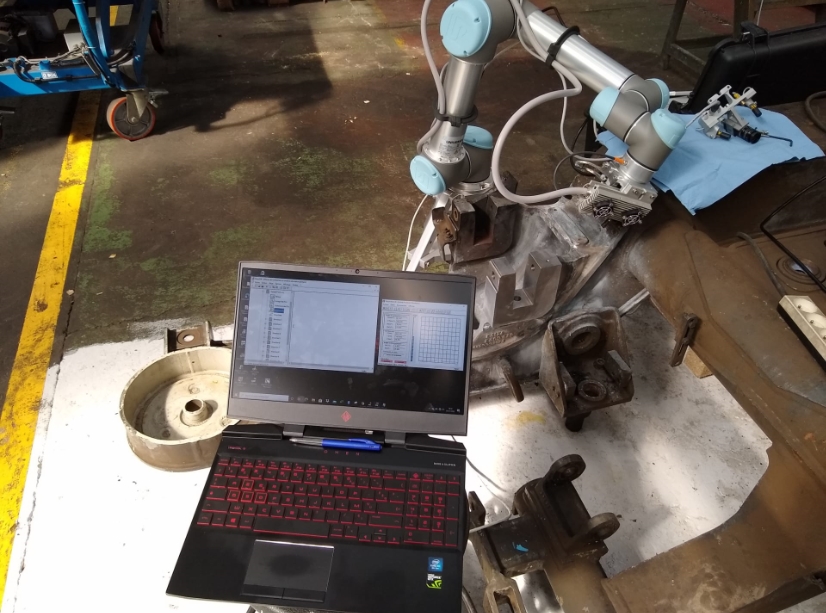

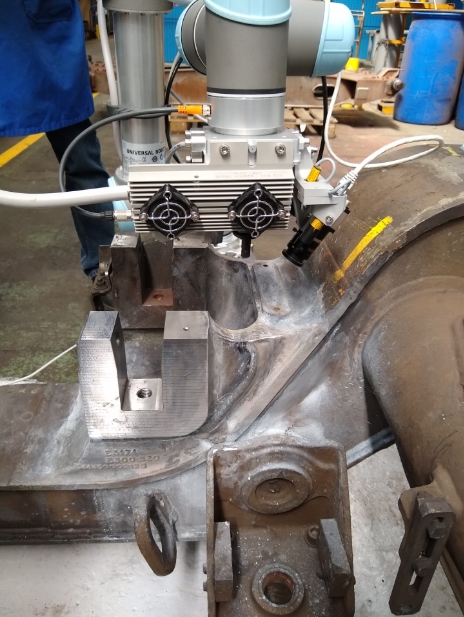

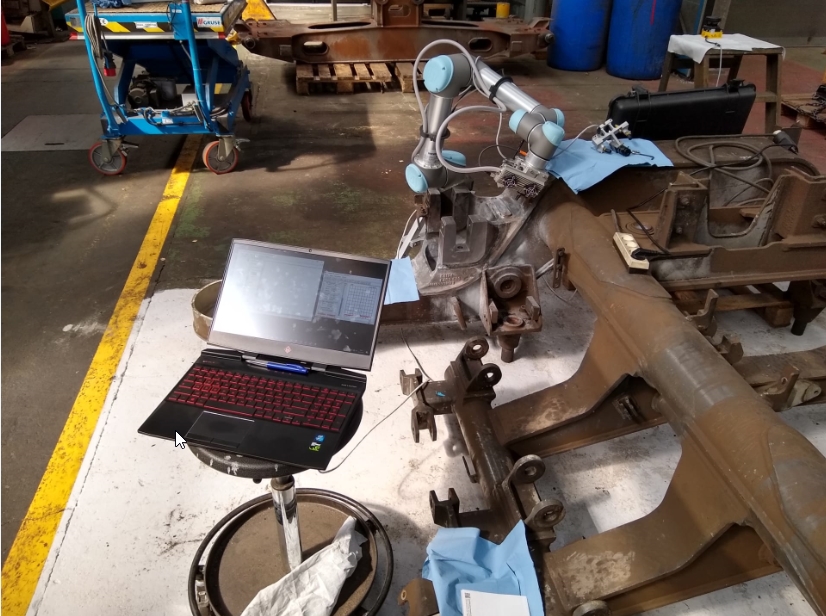

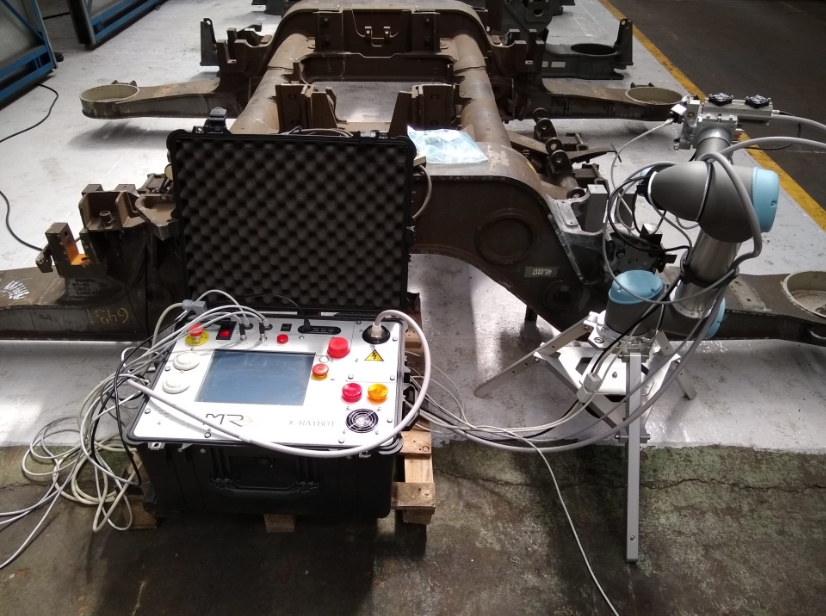

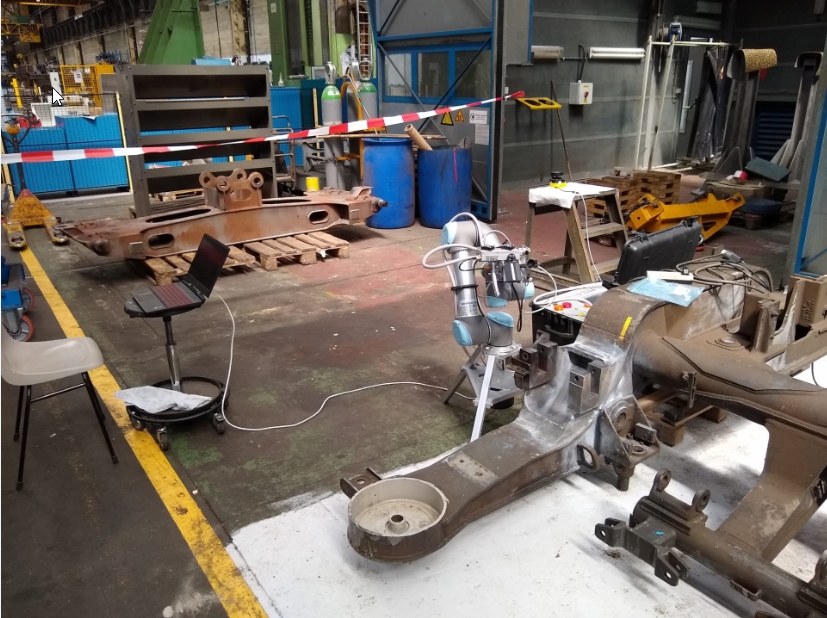

应用案例



实验室或现场金属材料或结构的残余应力和残余奥氏体含量快速测试。
